Kako odabrati membransku pumpu – Potpuni vodič za odabir u 7 koraka

Kratak odgovor: kako odabrati membransku pumpu počinje definiranjem viskoznosti vaše tekućine, kemijskog sastava, sadržaja krutih tvari te potrebnog protoka i tlaka. Zatim uskladite te parametre s pravim materijalima crpke, vrstom pogona, veličinom priključka i radnim okruženjem – a ne obrnuto. Pumpa koja besprijekorno radi s vodom otkazat će za nekoliko sati s abrazivnim gnojem ako zanemarite kompatibilnost materijala i dinamiku fluida.

A membranska pumpa je potisna pumpa koja koristi klipnu dijafragmu za pomicanje tekućine. Dijafragma se savija mehaničkim, hidrauličkim ili djelovanjem komprimiranog zraka, stvarajući vakuum koji uvlači tekućinu, a zatim je gura van kroz sustav povratnog ventila. Budući da nema rotirajućih brtvi ili osovina izloženih tekućini, membranske pumpe same po sebi ne propuštaju i mogu raditi na suho bez oštećenja, što ih čini nezamjenjivima za prijenos kemikalija, odvodnju u rudarstvu, preradu hrane i farmaceutske primjene.

Svake godine pogoni rasipaju procijenjenih 15–30% proračuna za energiju i održavanje povezanih s crpkom samo zato što odabiru membransku crpku na temelju cijene ili poznavanja robne marke, a ne na temelju inženjerske usklađenosti (Hydraulic Institute, vodič za troškove životnog ciklusa crpke 2022.). Ovaj vam članak daje okvir temeljen na podacima, korak po korak kako odabrati membransku pumpu koji će stvarno funkcionirati, s konkretnim brojevima, usporednim tablicama i bez ispune.

1. Profilirajte tekućinu prije nego što pogledate jednu pumpu

Tekućina određuje 80% odabira crpke. Zanemarite kemijski sastav tekućine i fizikalna svojstva i odabrat ćete pogrešnu dijafragmu, pogrešan materijal tijela i pogrešnu geometriju nepovratnog ventila. Počnite s ova tri fizička parametra.

Viskoznost i suspendirane tvari

Membranske pumpe mogu podnijeti od 1 cP (voda) do preko 100.000 cP, ali se karakteristike protoka dramatično mijenjaju iznad 5.000 cP. Pri niskoj viskoznosti, zračna pumpa s dvostrukom dijafragmom (AODD) lako postiže 90% svog nazivnog protoka. Pri 20 000 cP (slično medu na sobnoj temperaturi), ista pumpa može izgubiti 40–60% svog maksimalnog protoka zbog gubitaka trenjem u nepovratnim ventilima i razvodniku. Za tekućine visoke viskoznosti trebate nepovratni ventili u obliku lopte s većim zazorom i sporijim ciklusima . Ako tekućina sadrži krutine, izmjerite najveću veličinu čestica. Standardne membranske pumpe propuštaju čvrste čestice do 1/8 inča (3,2 mm) sa standardnim kuglastim čekovima. Za mulj koji sadrži čestice do 3 inča (76 mm), odaberite pumpu s konstrukcije s klapnim ventilom ili pačjim kljunom i otvoreni put protoka. Podaci iz Alata za procjenu crpnog sustava Ministarstva energetike SAD-a pokazuju da je za prolaz krutih tvari od 1 inča potrebna pumpa s otvorom od najmanje 2 inča kako bi se izbjeglo začepljenje kada koncentracija krutih tvari premaši 8% težine.

Kemijska kompatibilnost i temperatura

Uskladite dijafragmu i materijal tijela s pH tekućinom, sadržajem otapala i radnom temperaturom, a ne samo generičkom tablicom kompatibilnosti. Tekućina koja je bezopasna za nehrđajući čelik na 70°F može postati korozivna na 180°F. Na primjer, polipropilensko tijelo s PTFE dijafragmom može se nositi sa sumpornom kiselinom u koncentracijama ispod 70% i 100°F, ali pri koncentraciji od 93% i 150°F, potrebno je PVDF tijelo i PTFE obložena dijafragma s EPDM potporom. Upotrijebite bazu podataka o kemijskoj kompatibilnosti Nacionalne udruge inženjera korozije (NACE) ili podatke o ispitivanju uranjanjem specifične za proizvođača za koncentracije iznad 30%. Donja tablica sažima uobičajene obitelji materijala za mokru stazu.

Tablica: Uobičajeni materijali tijela membranske crpke i njihove osnovne primjene. Uvijek provjerite testom uranjanja pri procesnoj koncentraciji i temperaturi.

2. Odredite potrebnu brzinu protoka i ispusni tlak

Nikada nemojte dimenzionirati membransku pumpu samo prema konjskim snagama – izračunajte stvarnu krivulju sustava iz protoka i ukupne dinamičke visine. AODD pumpe obično imaju do 284 GPM (1,075 L/min) i 125 psi (8,6 bara) tlaka pražnjenja, dok membranske pumpe s mehaničkim pogonom mogu doseći 1,200 GPM i 350 psi. Ali protok u stvarnom svijetu naglo opada kada se suprotstavite protupritisku sustava. Pri ulazu zraka od 80 psi, AODD pumpa od 2 inča isporučivat će približno 150 GPM pri ispuštanju od 20 psi, ali samo 90 GPM pri ispuštanju od 70 psi (na temelju krivulja performansi za standardni dio zraka omjera 2:1). Kako biste izbjegli nedovoljnu isporuku, mapirajte ukupni gubitak tlaka vašeg sustava: gubitke trenja statičkog dizanja u cjevovodu bilo kakav otpor filtra/ventila. Dodajte faktor sigurnosti od 10%. Zatim uskladite točku krivulje performansi srednjeg raspona pumpe, a ne njen maksimum. Prema Hydraulic Institute (ANSI/HI 10.1-10.5), rad membranske pumpe između 40% i 80% njezinog maksimalnog nazivnog kapaciteta daje najduži vijek trajanja membrane i najniže pulsacije.

Ako vaš proces treba 30 GPM pri 40 psi, AODD pumpa od 1 inča s razdjelnicima od 1,5 inča radit će s brzinom od skoro 60 %, dajući vam prostor za povećanje protoka bez predimenzioniranja. Preveliko dimenzioniranje dovodi do prekomjernog ciklusa, ubrzanog zamora dijafragme i nepotrebnog trošenja komprimiranog zraka. Za kontinuirano doziranje kemikalija pri 5 GPM naspram 60 psi, električna membranska pumpa s promjenjivom kontrolom brzine troši 70% manje energije od AODD pumpe s kontinuiranim ciklusom, prema studiji slučaja Ministarstva energetike SAD-a iz 2021. o sustavima za napajanje kemikalijama.

3. Odaberite materijale dijafragme i nepovratnih ventila za cijeli život, a ne samo cijenu

Materijal dijafragme određuje intervale održavanja i kemijsku otpornost, a ne marku pumpe. Jeftina dijafragma od neoprena može izdržati 500 sati u blagoj kemikaliji, ali otkazati za 20 sati s acetonom. Koristite donje podatke kako biste odabrali dijafragmu koja daje najmanje 4000–8000 sati u vašim uvjetima.

Tablica: Vodič za odabir materijala dijafragme na temelju podataka o životnom vijeku savitljivosti iz ubrzanog testiranja životnog vijeka i objavljenih dijagrama kemijske kompatibilnosti. Flex životni sati su približni za čiste tekućine pri umjerenoj temperaturi i tlaku.

Nepovratni ventili slijede istu logiku materijala. Abrazivne kaše zahtijevaju kuglice i sjedala od kaljenog nehrđajućeg čelika ili volfram karbida, dok su za higijenske primjene potrebne kuglice inkapsulirane od nehrđajućeg čelika 316L ili EPDM-a. Za polukrute s žilavim materijalima koristite zaklopne ventile koji prolaze krhotine bez zaglavljivanja. Sam izbor materijala ventila može produljiti srednje vrijeme između popravaka s 500 sati na više od 5000 sati u prijenosu kaolinske gline (podaci iz revizije rudarskih operacija u Zapadnoj Australiji 2023.).

4. Odlučite se između zračnih i električnih membranskih pumpi

Za prenosivost i rad zaštićen od eksplozije odaberite AODD pumpu; za energetsku učinkovitost i precizno mjerenje odaberite električnu membransku pumpu. Razlika u troškovima rada je velika: AODD pumpa od 1 inča koja troši 20 SCFM komprimiranog zraka pri 100 psi košta otprilike 1,80 USD po satu električne energije (pod pretpostavkom 0,08 USD/kWh i učinkovitost kompresora od 4 SCFM po KS). Ekvivalentna električna membranska pumpa koja isporučuje isti protok košta oko 0,35 dolara po satu – smanjenje od 80%. Ali AODD pumpe ostaju primarni izbor u kemijskim postrojenjima i rafinerijama jer su intrinzično sigurne, mogu raditi na suho i nemaju električne komponente za certificiranje. Donja tablica ističe praktične razlike.

Tablica: Usporedba između karakteristika AODD i električne membranske pumpe. Procjene troškova energije temeljene na prosječnim troškovima industrijske električne energije i komprimiranog zraka u SAD-u (2024.).

5. Uskladite veličinu priključka i vrstu priključka sa stvarnim cjevovodom

Veličina priključka nije isto što i kapacitet pumpe – to je regulator brzine. Priključak od 2 inča na AODD pumpi može proći 160 GPM, ali ako je ispusna cijev 1,5 inča, brzina tekućine prelazi 25 ft/s, uzrokujući goleme gubitke zbog trenja i potencijalni vodeni udar. Za rijetke, neabrazivne tekućine, održavajte brzinu usisavanja ispod 4 ft/s, a brzinu pražnjenja ispod 8 ft/s. Za abrazivne muljove, ograničite oba na 3–5 ft/s kako biste produljili vijek trajanja cijevi i ventila. Korištenje jednostavnog pravila iz knjige Cameron Hydraulic Data: cijev od 2 inča s rasporedom 40 nosi 100 GPM pri 8,3 ft/s. Ako je vaš cilj 100 GPM, spoj s prirubnicom od 2 inča funkcionira. Za 50 GPM bolja je veza od 1,5 inča.

Vrsta veze je važna za održavanje. Priključci s tri stezaljke (sanitarni) obavezni su za hranu, farmaciju i biotehnologiju. Prirubnički priključci (ANSI 150#) pojednostavljuju održavanje velikih industrijskih crpki. Navojne NPT/BSP veze rade za manje, fiksne instalacije, ali postaju glavobolja za održavanje ako često mijenjate pumpe. Sustavi brzog spajanja smanjuju vrijeme zastoja za 60% u prijenosnim postavama za odvodnjavanje, prema terenskim podacima iz europske flote pumpi za iznajmljivanje.

6. Izračunajte troškove životnog ciklusa, a ne samo nabavnu cijenu

Nabavna cijena membranske pumpe iznosi samo 10–15% njezinog 10-godišnjeg ukupnog troška vlasništva. Dominiraju energija i održavanje. AODD pumpa s cijenom od 1200 USD može potrošiti 15 000 USD u komprimiranom zraku tijekom 5 godina ako neprekidno radi pod visokim tlakom. Električne membranske pumpe koštaju 2-3 puta više unaprijed, ali nadoknađuju razliku u 12-18 mjeseci samo uštedom energije. Mapirajte svoje očekivano vrijeme rada: ako pumpa radi više od 2000 sati godišnje, električna opcija gotovo uvijek pobjeđuje na neto sadašnjoj vrijednosti. Upotrijebite ovaj kontrolni popis za procjenu stvarne cijene:

• Trošak energije po satu – izračunajte potrošnju zraka (SCFM) pomnoženu s cijenom električne energije po HP‑satu za AODD ili kW motora pomnoženu s utroškom električne energije.
• Interval zamjene dijafragme – tipično 2000 do 8000 sati; trošak dijela rada po događaju.
• Zamjena povratnog ventila i sjedišta – svake 1–3 izmjene dijafragme za brušenje.
• Trošak zastoja – ako crpka opskrbljuje kontinuirani proces, izgubljena proizvodnja može premašiti 10.000 dolara po satu.
• Trošak zbrinjavanja – istrošene dijafragme i sjedala u opasnoj službi moraju se tretirati kao regulirani otpad.

Na primjer, tvornica hrane koja je prenosila pastu od rajčice pri 50 GPM vidjela je kvar dijafragme svakih 600 sati sa standardnom Buna‑N dijafragmom. Prelazak na EPDM dijafragmu za hranu s PTFE slojem produžio je životni vijek na 2200 sati, smanjujući godišnje troškove održavanja s 11400 USD na 3100 USD (na temelju cijene rada od 85 USD i cijene dijafragme od 120 USD). Nadogradnja materijala isplatila se za 4 mjeseca.

7. Revizija buke, pulsiranja i ograničenja instalacije

Membranska pumpa koja zadovoljava hidrauličke specifikacije, ali krši ograničenja buke ili pulsiranja, uzrokovat će pritužbe operatera i zamor cijevi. Tipična AODD pumpa od 2 inča stvara 85–92 dBA na 3 stope, premašujući OSHA-ovo 8-satno TWA ograničenje od 90 dBA bez zaštite za sluh. Ako je instaliran u zauzetom području, morate navesti integralni prigušivač ili ugraditi daljinski ispušni sustav. Električne membranske pumpe obično proizvode 68–75 dBA, unutar granica kontinuirane izloženosti.

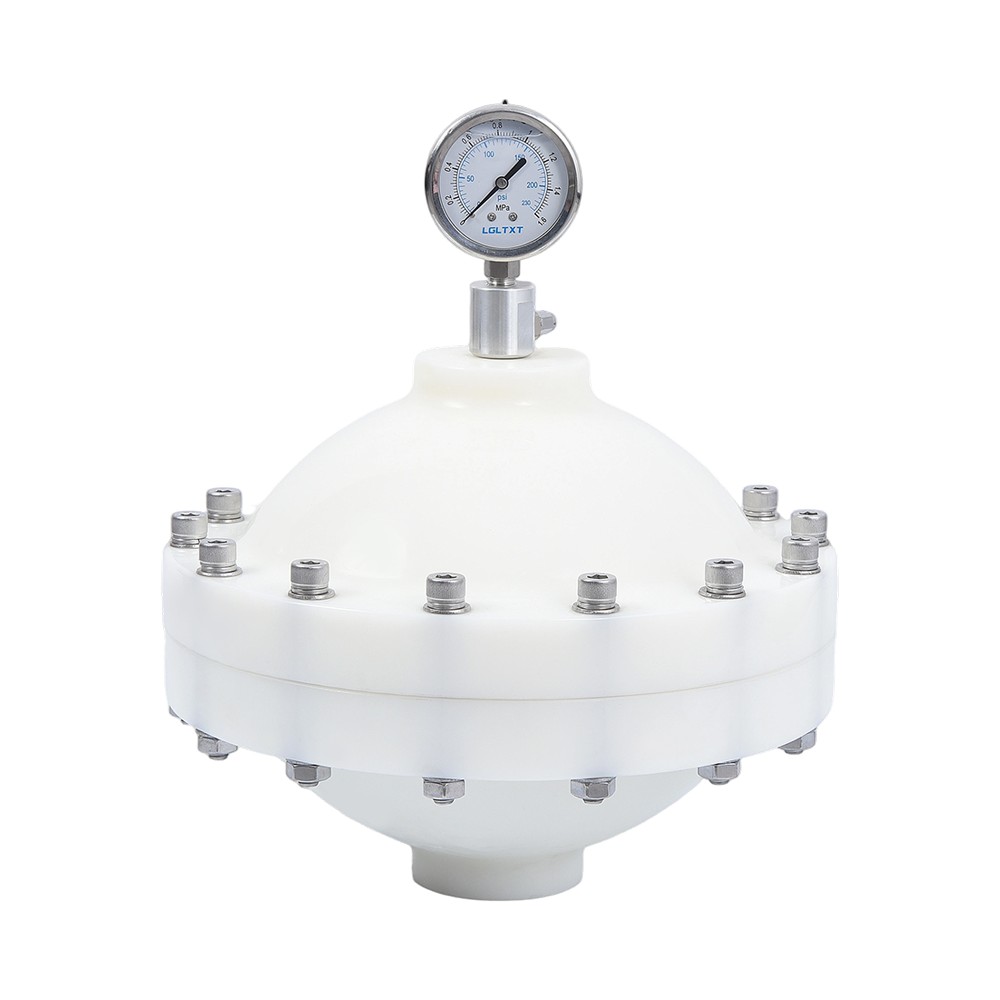

Pulsiranje je svojstveno klipnim pumpama s pozitivnim pomakom. Crpka s jednom dijafragmom stvara do 15% varijacije protoka; AODD dizajni s dvostrukom dijafragmom smanjuju to na 5–8%. Za primjenu preciznog raspršivanja ili doziranja, dodajte prigušivač pulsiranja ili prigušivač prenapona veličine 10-15 puta većeg obujma pumpe po hodu. Tehnički dokument Fluid Sealing Association iz 2020. pokazao je da pravilno dimenzioniran prigušivač smanjuje vršne skokove tlaka za 70% i produljuje vijek trajanja cijevi i ventila za 3-5 godina.

Orijentacija montaže također utječe na vijek trajanja dijafragme. Većina AODD crpki može se montirati u bilo kojoj orijentaciji, ali vertikalne konfiguracije pražnjenja mogu zadržati zrak i uzrokovati nepravilno kruženje ako nisu pravilno pripremljene. U podvodnim primjenama, osigurajte da je odvod zraka iznad razine tekućine kako biste spriječili gutanje vode.

Često postavljana pitanja o tome kako odabrati membransku pumpu

Može li membranska pumpa raditi na suho?

Da, membranske pumpe mogu neograničeno dugo raditi na suho bez oštećenja, što je jedna od njihovih najvećih prednosti u odnosu na centrifugalne pumpe. To ih čini idealnim za pražnjenje spremnika, odvodnjavanje korita i primjene gdje je dovod tekućine povremen. Međutim, produljeni rad na suho električnih membranskih pumpi može uzrokovati pregrijavanje u pogonskom mehanizmu ako nije pravilno ventiliran.

Koja je najveća veličina krutih čestica koje membranska pumpa može propustiti?

S konfiguracijama zaklopnog ventila, velike AODD crpke mogu propuštati krute tvari promjera do 3 inča (76 mm). Standardne kuglaste pumpe ograničene su na oko 1/4 inča do 1/2 inča, ovisno o veličini priključka. Za žilaste ili vlaknaste krute tvari potrebni su preklopni ili pačji ventili kako bi se spriječilo začepljenje.

Koliko često treba mijenjati dijafragme?

Vijek trajanja dijafragme kreće se od 500 do više od 10 000 sati, ovisno o materijalu, abrazivnosti tekućine, temperaturi i brzini ciklusa. Plan preventivnog održavanja temeljen na vašem izmjerenom broju hodova (npr. zamijenite svakih 20 milijuna ciklusa) pouzdaniji je od intervala temeljenih na kalendaru. Većina industrijskih korisnika zamjenjuje Buna‑N dijafragme godišnje u abrazivnom servisu i PTFE dijafragme svake 2-3 godine u čistom kemijskom servisu.

Trebam li odabrati metalno ili plastično tijelo pumpe?

Plastična tijela (PP, PVDF) preferiraju se zbog kemijske otpornosti i cijene; metalna tijela (aluminij, nehrđajući čelik, lijevano željezo) biraju se zbog otpornosti na visoke temperature, tlak i abraziju. Na primjer, nehrđajući čelik 316 potreban je za sanitarne procese i može podnijeti 350°F, dok je polipropilen ograničen na 180°F, ali košta 40–60% manje. Abrazivne kaše s visokim sadržajem čvrstih tvari (>20%) zahtijevaju očvrsle metalne komponente.

Sažetak: Odabir protoka membranske pumpe

Kako biste odabrali membransku pumpu koja traje, uvijek mapirajte tekućinu → krivulju sustava → materijale → pogon → spojeve → životni vijek, tim redoslijedom. Započnite s viskoznošću tekućine, kemijskim sastavom i čvrstim tvarima. Zatim izračunajte potrebni protok i ukupnu dinamičku visinu. Usporedite ovlažene materijale od dijafragme prema van, a zatim odlučite o AODD naspram električnog na temelju cijene energije i okoliša. Dimenzionirajte otvore kako biste kontrolirali brzine i na kraju provjerite odgovara li pumpa vašim ograničenjima buke, pulsiranja i prostora. Ovaj slijed sprječava najčešću i najskuplju pogrešku: kupnju pumpe koja radi na papiru, ali kvari u stvarnom procesu.

Literatura: Standardi Hidrauličkog instituta; Alat za procjenu crpnog sustava američkog DOE-a; Cameron hidraulički podaci; NACE podaci o kemijskoj kompatibilnosti; tehnički dokumenti Fluid Sealing Association; revizije održavanja na terenu od korisnika industrijskih crpki (2020–2024).
