Membranske pumpe rade pomoću fleksibilne membrane koja oscilira naprijed-natrag kako bi stviliila vakuum za unos tekućine i pozitivan tlak za njezino ispuštanje. Ovaj mehanizam klipnog pomaka osigurava brtvljenje između pogonskog mehanizma i pumpane tekućine, što ga čini idealnim za rukovanje korozivnim, abrazivnim ili viskoznim tekućinama bez curenja.
Temeljni mehanizam: Kako radi dijafragmska pumpa?
Temeljni rad membranske crpke oslanja se na promjenu volumena unutar komore pumpe koju olakšava kretanje fleksibilne dijafragme. Kada se dijafragma povuče od glave pumpe, volumen komore se povećava, smanjujući unutarnji tlak. Ovo stvara vakuum koji uvlači tekućinu kroz ulazni ventil. Obrnuto, kada se dijafragma gura prema glavi pumpe, volumen se smanjuje, povećavajući tlak i tjerajući tekućinu van kroz ispusni ventil.
Da razumijem kako rade dijafragmske pumpe u detalje, treba pogledati dvotaktni ciklus:

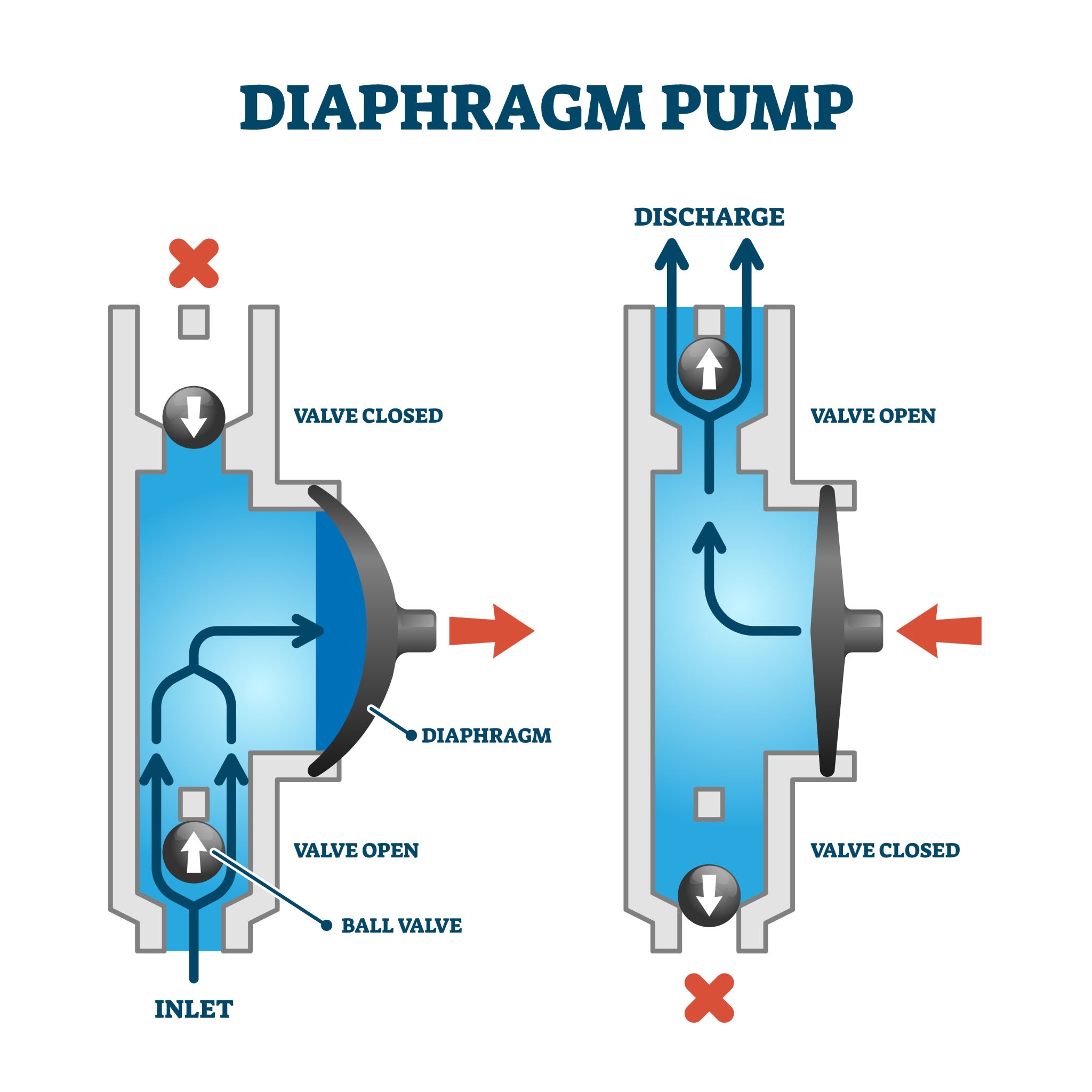

- Usisni takt: Dijafragma se pomiče prema van, stvarajući zonu niskog tlaka. The ulazni povratni ventil otvara se zbog razlike tlaka, dopuštajući tekućini da uđe u komoru, dok izlazni povratni ventil ostaje čvrsto zatvoreno.
- Hod pražnjenja: Dijafragma se pomiče prema unutra, komprimirajući tekućinu. Povećani pritisak tjera na ulazni povratni ventil zatvoriti i izlazni povratni ventil otvoriti, izbacujući tekućinu u ispusnu cijev.
Vrste membranskih pumpi i njihove jedinstvene operacije
Membranske pumpe kategorizirane su prvenstveno prema izvoru napajanja: pumpe s dvostrukom membranom na zračni pogon (AODD) i pumpe s motorom (mehaničke/hidraulične). Svaki tip koristi isti osnovni pokret membrane, ali se razlikuje u načinu na koji se energija prenosi na samu dijafragmu.
1. Zračne pumpe s dvostrukom dijafragmom (AODD).

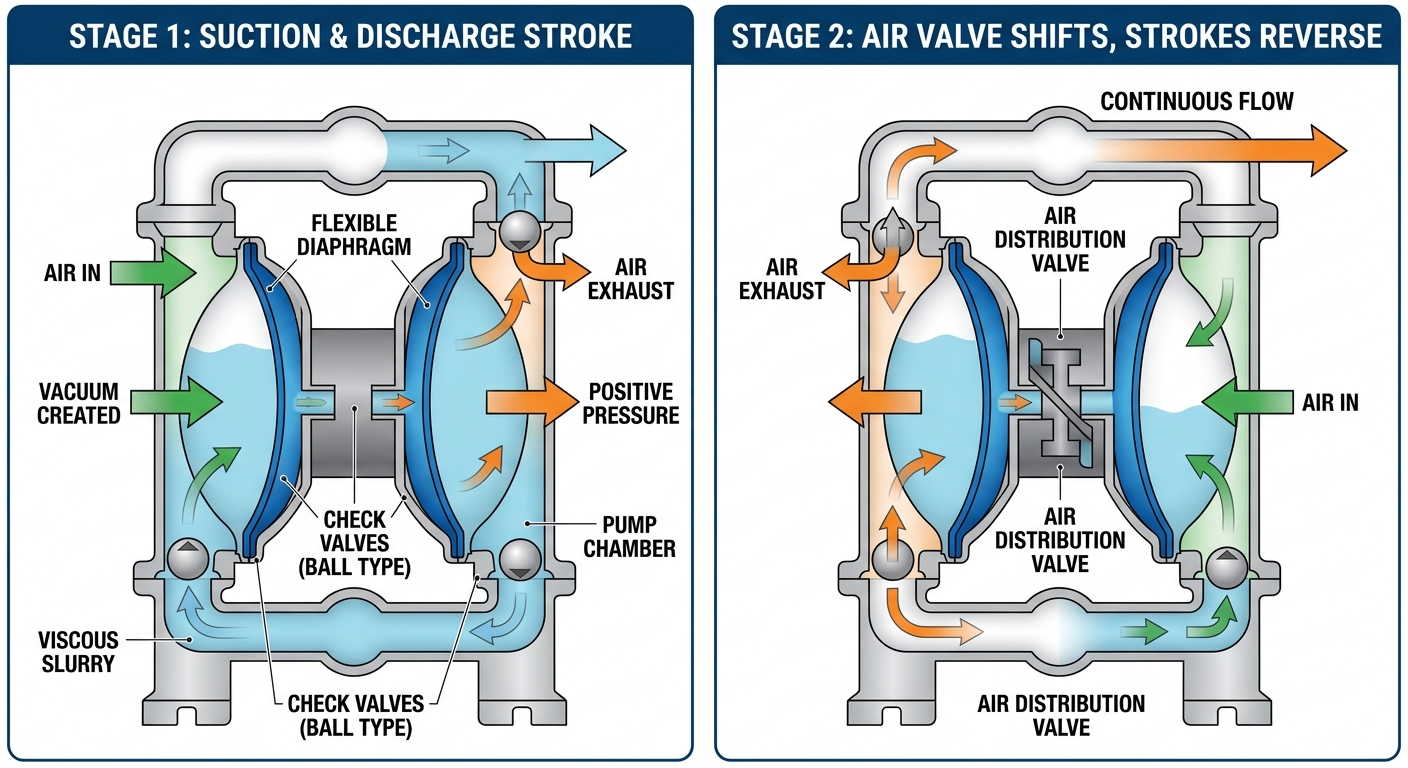

AODD pumpe koriste komprimirani zrak za pomicanje zajedničke osovine koja povezuje dvije dijafragme, omogućujući kontinuirano pumpanje. Kako je zrak usmjeren na stražnju stranu dijafragme A, on gura tekućinu iz prve komore. Istovremeno, dijafragma B se povlači prema unutra, stvarajući usis u drugoj komori. Ventil za raspodjelu zraka osigurava naizmjenično dovod zraka s obje strane.
2. Mehanički pokretane membranske pumpe
Pumpe s mehaničkim pogonom koriste ručicu ili ekscentrični mehanizam zupčanika za fizičko povlačenje i guranje dijafragme. Ovaj dizajn je uobičajen u manjim primjenama i pumpama za doziranje gdje je potrebna precizna kontrola duljine hoda. Vrlo je učinkovit za doziranje kemikalija pod niskim tlakom.
3. Hidraulički pokretane membranske pumpe
Hidrauličke membranske pumpe koriste klip za stvaranje tlaka hidrauličke tekućine, koja zatim pokreće dijafragmu. Budući da je dijafragma "u ravnoteži" između hidrauličke tekućine i dizane tekućine, ona doživljava manje mehaničkih naprezanja, što ovaj tip čini prikladnim za industrijske primjene pod visokim tlakom (do 100 bara ili više).
Usporedba performansi: AODD vs. mehanički vs. hidraulički
Odabir prave membranske pumpe ovisi o potrebnom tlaku, brzini protoka i prirodi tekućine kojom se rukuje. U nastavku je detaljna usporedba tri primarne tehnologije.
| Značajka | AODD pumpe | Mehaničke pumpe | Hidrauličke pumpe |
| Izvor napajanja | Komprimirani zrak | Električni motor | Električno/hidraulično |
| Maksimalni tlak | Srednje (8-10 bara) | Niska do srednja | Vrlo visoko (100 bara) |
| Samousisna | Izvrsno | dobro | dobro |
| Rukovanje čvrstim tvarima | Izvrsno | ograničeno | ograničeno |
| Najbolji slučaj upotrebe | Muljke/kemikalije | Obrada vode | Doziranje pod visokim pritiskom |
Ključne prednosti korištenja membranskih pumpi
Primarna prednost membranske crpke je njezin dizajn bez brtve, što eliminira rizik od curenja i smanjuje zahtjeve za održavanjem. Za razliku od centrifugalnih pumpi koje zahtijevaju mehaničke brtve ili pakiranje, savitljiva dijafragma djeluje kao statička brtva.
- Mogućnost rada na suho: Većina AODD pumpe može raditi na suho dulje vrijeme bez oštećenja unutarnjih komponenti, budući da nema rotirajućih dijelova koji stvaraju toplinu zbog trenja.
- Potopne opcije: Mnoge membranske pumpe dizajnirane su tako da budu potpuno uronjene u tekućinu koju pumpaju, pod uvjetom da se ispuh zraka ispušta iznad razine tekućine.
- Osjetljivost na smicanje: Omogućuju nježno pumpanje, što je ključno za tekućine osjetljive na smicanje poput prehrambenih proizvoda (umaci, kreme) ili polimera koji bi se mogli razgraditi pod velikom brzinom rotacije drugih vrsta pumpi.
- Zaštita od eksplozije: Budući da AODD pumpe rade na zrak, a ne na električnu energiju, one su inherentne ATEX ocijenjeno i siguran za korištenje u opasnim ili eksplozivnim okruženjima.
Održavanje i uobičajeni izazovi
Najčešća točka kvara u ovim sustavima je sama dijafragma, koja se na kraju umori zbog stalnog povratnog gibanja. Razumijevanje kako rade dijafragmske pumpe uključuje prepoznavanje da je dijafragma dio koji se troši.
Odabir materijala dijafragme
Odabir pravog materijala ključan je za dugovječnost. na primjer, PTFE (teflon) nudi vrhunsku kemijsku otpornost, ali je manje fleksibilan od Santopren or Nitrat . U studiji o pogonima za kemijsku preradu, prelazak na kompatibilniji elastomer produžio je vijek trajanja dijafragme za preko 300%, značajno smanjujući vrijeme zastoja.
Začepljenja ventila
Nepovratni ventili (kuglasti ili klapni) moraju savršeno sjediti kako bi održali protok. Ako se čvrsta čestica smjesti u sjedištu ventila, crpka će izgubiti svoj pogon. Korištenje utegnute kuglice ventila često može riješiti probleme u kojima je tekućina previše viskozna da standardne kuglice brzo sjednu.
Često postavljana pitanja: Razumijevanje rada membranske pumpe
P: Zašto moja membranska pumpa pulsira?
O: Pulsiranje je prirodna karakteristika recipročnog djelovanja. Kako bi postigli glatki protok, mnogi operateri instaliraju a prigušivač pulsiranja na ispusnoj strani za apsorbiranje skokova tlaka.
P: Mogu li membranske pumpe podnijeti krute tvari?
O: Da, posebno AODD pumpe. Ovisno o veličini crpke, neke mogu podnijeti krutine promjera do 75 mm (3 inča) bez začepljenja, pod uvjetom da su opremljene zaklopni ventili .
P: Kako mogu kontrolirati protok?
O: U verzijama na zračni pogon jednostavno podešavate tlak zraka ili volumen koji ulazi u pumpu. Za verzije s motornim pogonom, a Pogon varijabilne frekvencije (VFD) ili je podešavanje duljine hoda standardna metoda.
P: Koja je najveća usisna visina?
O: Tipične membranske pumpe mogu postići visinu suhog usisavanja od 3 do 6 metara. Nakon što je pumpa "namočena" (napunjena), usisna visina može se značajno povećati na 8 ili 9 metara.
Zaključak
Ovladavanje pitanjem "kako rade dijafragmske pumpe" omogućuje industrijama da optimiziraju svoje procese prijenosa tekućine za sigurnost i učinkovitost. Bilo da imate posla s agresivnim kemikalijama, gustim kašama ili osjetljivim prehrambenim proizvodima, membranska pumpa ostaje jedan od najsvestranijih i najpouzdanijih alata u modernom inženjerstvu. Odabirom prave vrste pogona i materijala, možete osigurati dugotrajno rješenje bez curenja za vaše najizazovnije potrebe pumpanja.
